用于將計算機的標準RS-232電平轉換成內部網絡電平送網絡總線，同時本盒內的告警器可對正常遙信變位信息和事故遙信變位信息進行告警。
|
34芯扁平電纜* |
定義 |
|||||||
|
1 |
5 |
9 |
13 |
17 |
21 |
25 |
29 |
OV |
|
2 |
6 |
10 |
14 |
18 |
22 |
26 |
30 |
紅燈信號 |
|
3 |
7 |
11 |
15 |
19 |
23 |
27 |
31 |
綠燈信號 |
|
4 |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
正電源 |
*注：34芯扁平電纜只用了32芯，33和34芯空

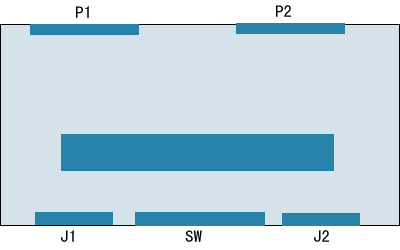

2、J1、J2網絡及電源接插件：
J1、J2在本盒內部已－－對應相連
|
針腳 |
1 |
2 |
3 |
4 |
|
定義 |
網絡總線A |
網絡總線B |
OV* |
正電源* |
3、P1，P2 34芯扁平電纜遙信元件接插件：
用于連接遙信元件，P1驅動前8個遙信元件，P2驅動后8個遙信元件
|
34芯扁平電纜* |
定義 |
|||||||
|
1 |
5 |
9 |
13 |
17 |
21 |
25 |
29 |
OV |
|
2 |
6 |
10 |
14 |
18 |
22 |
26 |
30 |
紅燈信號 |
|
3 |
7 |
11 |
15 |
19 |
23 |
27 |
31 |
綠燈信號 |
|
4 |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
正電源 |
4 、 SW側撥地址開關：
用于設置智能遙信驅動盒的地址， SW的1到9位為智能遙信驅動盒的16迸制地址編碼， SW的第10位為MPU的復位開關。 在帶電重新設置智能遙信驅動盒的地址時需扳動SW的第1O位的復位開關， 讓MPU重新讀取地址編碼， 同時智能遙信驅動盒回到初始加電復位狀態－－遙信元件閃爍顯示智能遙信驅動盒地址開關 的 狀態。
SW側拔地址開關設置示例：
|
SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
SW6 |
SW7 |
SW8 |
SW9 |
本盒地址 |
遙信起始序號 |
遙信終止序號 |
|
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
0 |
1YX |
16YX |
|
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
1 |
17YX |
32YX |
|
OFF |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
2 |
33YX |
48YX |
|
ON |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
3 |
49YX |
64YX |
|
OFF |
OFF |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
4 |
65YX |
80YX |
|
ON |
OFF |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
5 |
81YX |
96YX |
|
OFF |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
6 |
97YX |
112YX |
|
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
7 |
113YX |
128YX |
|
OFF |
OFF |
OFF |
ON |
OFF |
OFF |
OFF |
OFF |
OFF |
8 |
129YX |
144YX |
