用于將計算機的標準RS-232電平轉換成內部網絡電平送網絡總線，同時本盒內的告警器可對正常遙信變位信息和事故遙信變位信息進行告警。
1、J1電源接插件
針腳
1
2
3
4
定義
空
空
OV
+12V

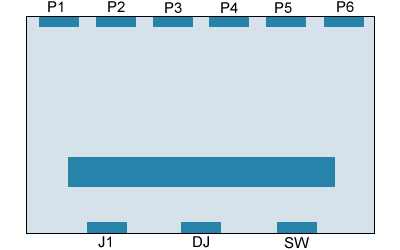

2、P1,P2,P3,P4,P5,P6六個網絡總線接插件
針腳
1
2
3
4
定義
網絡總線A
網絡總線B
OV*
正電源*
*注：OV和正電源視用戶需要，由內部短接連到網絡上或不連
3、DJ標準RS-232九針接插件
針腳
2
3
5
其余
定義
接收RXD
收發TXD
OV
空
